概述

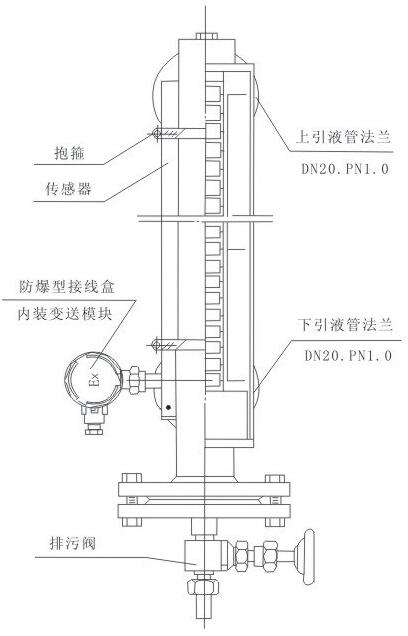

作為側裝式和頂裝式磁性液位計的配套儀表 是用抱箍將液位變送器的傳感器部分固定在磁性 液位計的主導管外側，使其處于液位計同一磁耦 系統中.利用傳感器中的干簧管受液位計中磁性 浮球的磁性吸合的特性.將液面位置的變化轉換 成電阻信號輸出，該信號可直接與本公司生產的數 顯表配套.實現對液位的遠距離檢測.報警和控制。 ?LB系列液位變送器
LB系列液位變送器和LR系列液位變送器的不 同之處在于：LB系列液位變送器是在LR系列液位 變送器基礎上通過在接線盒內加裝一體化變送電 路模塊.將電阻信號轉換成二線制，4-20mADC 標準信號輸出.該信號可方便地與電動III型儀表 或DCS配套使用，實現遠距離檢測.報警和控制. 亦可與本公司生產的數顯表配套使用。
由于一體化變送模塊，采用固體封裝，集成度 高.并具備電源反向保護，功耗低，防震動等特點 故工作穩定可靠，壽命長。
結構原理

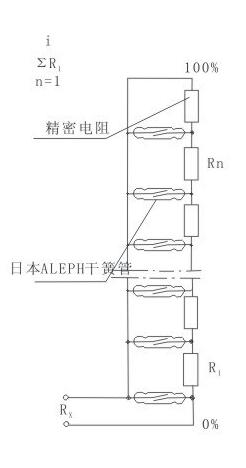

當磁性液位計主導內的磁性浮子上.下移動 時.經磁耦合作用，使傳感器內的干簧管依次動 作，而獲得變化的電阻信號，實現了電阻信號輸 出或再通過模塊轉換為4~20mADC電流輸出。LR/ LB系列液位變送器的傳感器部分，因采用了日本 艾禮富(ALEPH)干簧開關管.從而解決了同類 型產品長期使用后出現的磁化而不能正常工作.準確檢測液位的問題。
特點
結構簡單.安裝方便.性能可靠.耐腐蝕. 防爆。

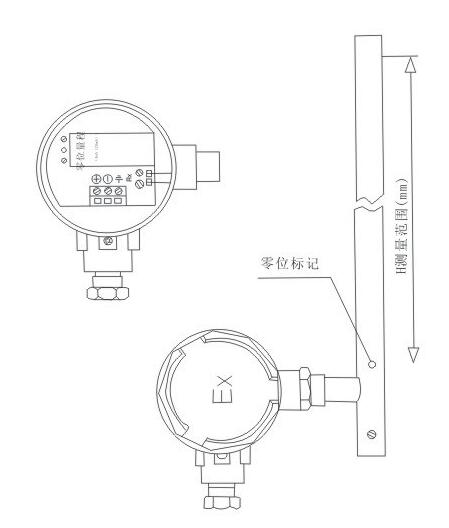

防爆型LB液位遠傳變送器外形結構圖
主要技術參數
.精度：±1.5% (H>1000mm)
土2.5% (H<1 000mm)
-測量范圍： 300⑺15000mm -輸出信號：LR:電阻量變化
LB:二線制4<-20mADC ?工作溫度：—10w + 80°C -傳輸距離：1000m .防爆標志：隔爆型：ExdllBT4⑺6 本安型:ExiaIICT4⑺6
調試
UHZ - 158C(D)側裝式(頂裝式)磁性液位計和 LR/LB型捆綁式遠傳變送器出公司時經調校檢定合 格后用抱箍固定在_起.用戶安裝前可進行整體調試。

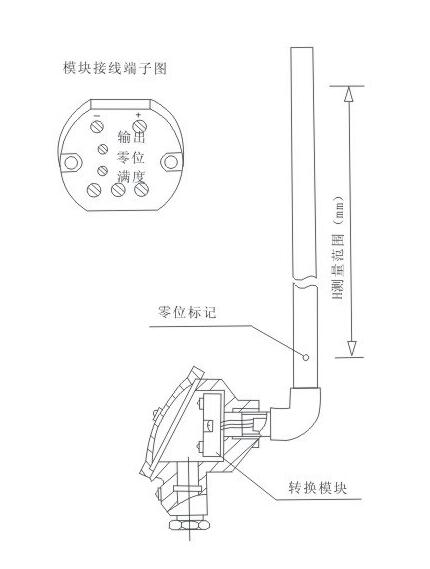

普通型LB液位遠傳變送器外形結構圖
(移動磁性浮子.指示器指示的位置應與變送器輸 出相對應)也可將變送器拆下步來進行單獨調試， 具體方法是用磁鋼置于變送器傳感器的零位標記 處.此時輸出應為4mA,把磁鋼移置傳感器滿度標 記處此時輸出為20mA,若零位、滿度超差，即可 調節零位電位器和量程電位器，反復調整.直到 達到要求為止。變送器單獨調試好后.要重新用 抱箍固定在液位計主導管外側.必須注意的是液 位計的下引液管中心線必須對準指示器刻度標尺 的零位和變送器傳感器零位標記處。
訂購須知
隨主體UHZ-158C側裝式磁性液位計或UHZ-158 D頂裝式磁性液位計一起選型訂貨。
