應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0℃?1300℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。
工作原理
鎧裝熱電偶的電極由兩根不同導體材質組成。 當測量端與參比端存在溫差時，就會產生熱電勢， 工作儀表便顯示出熱電勢所對應的溫度值。
特點
熱響應時間少，減少動態誤差；可彎曲安裝使用；測量范圍大；機械強度高，耐壓性好。

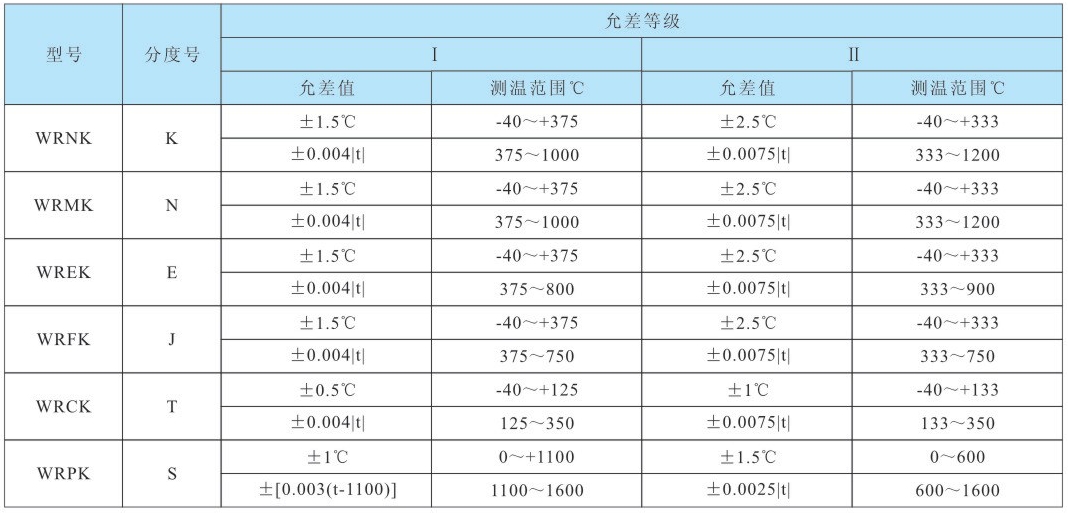

溫度范圍及允差
注：t為被測介質溫度
常溫絕緣電阻
鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%,試驗電壓500±50V（直流）電極與外套 管之間的絕緣電阻≥lOOOMQ。
即Im長的試樣的絕緣電阻為1000MQ；
10m長的試樣的絕緣電阻為100MQ；

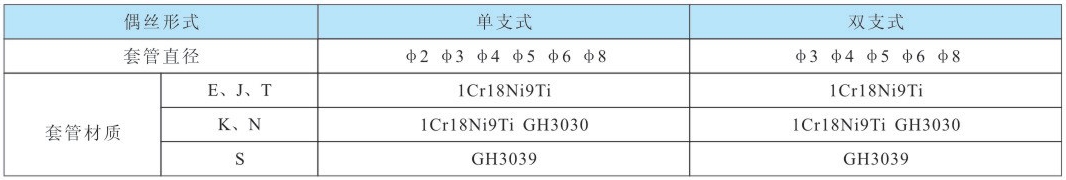

偶絲直徑及材料

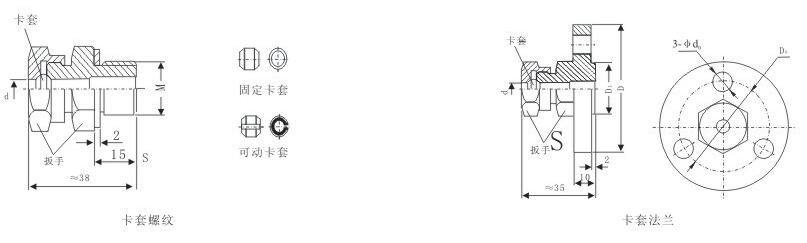

安裝固定形式

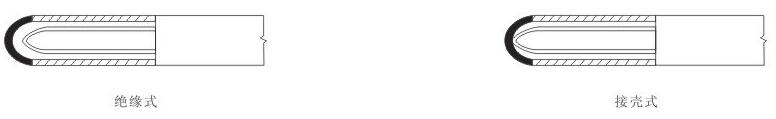

測量端結構形式

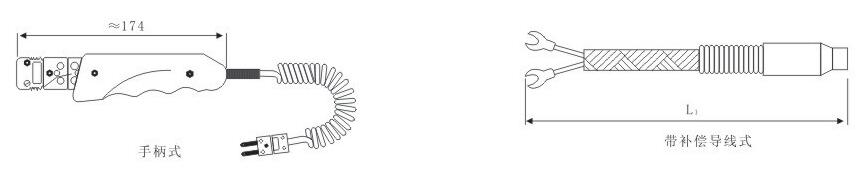

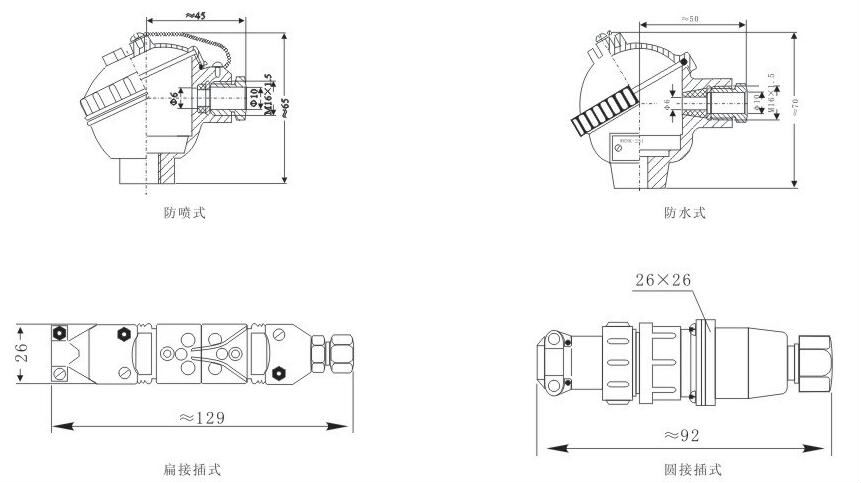

接線盒形式
鎧裝熱電偶推薦使用溫度
附加裝置形式

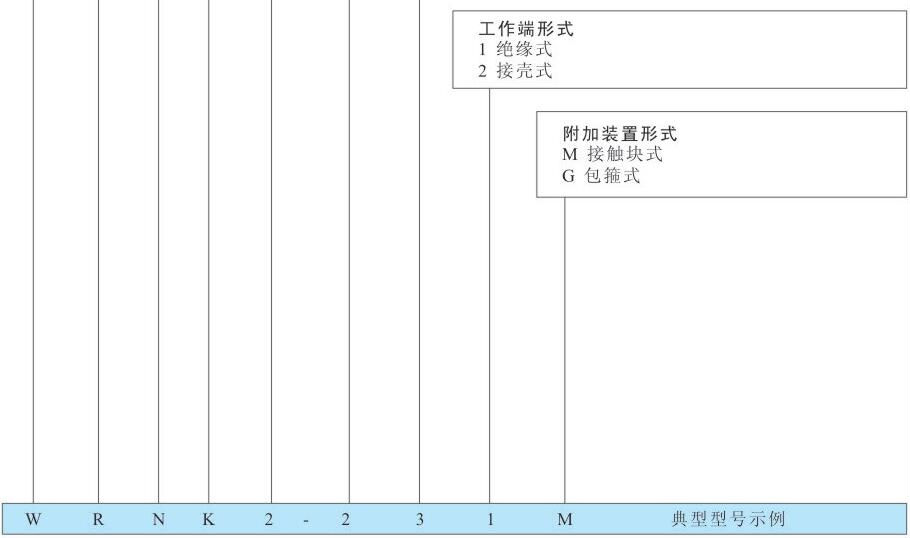

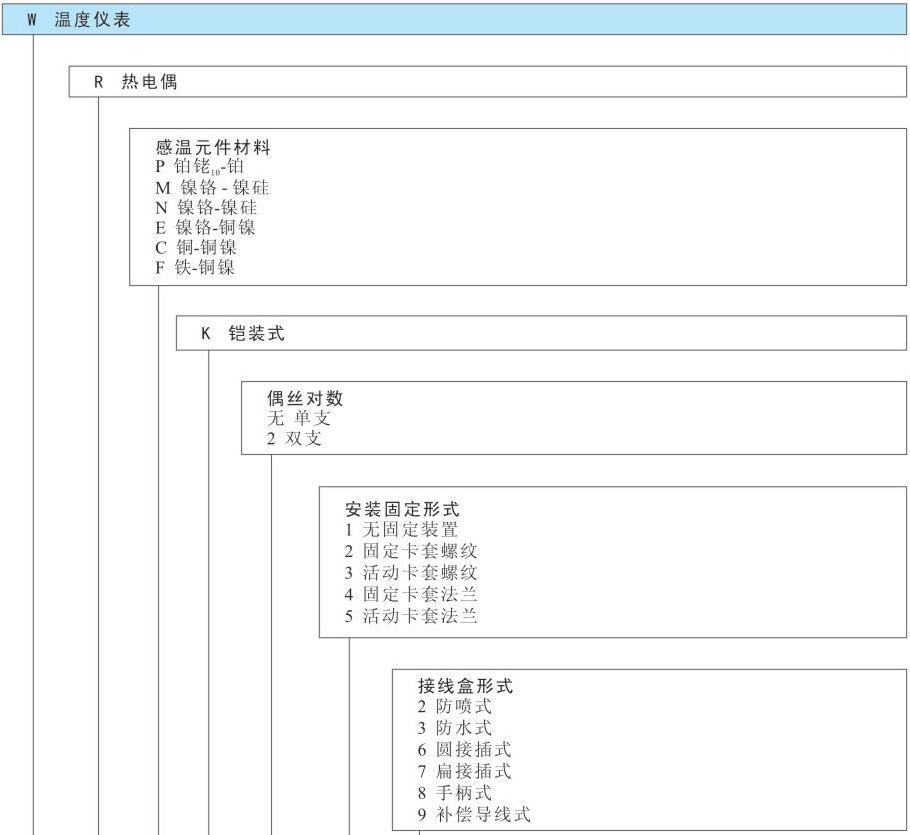

型號命名方法
